Колонна Moonshine Light 2" - это полноценная колонна большой производительности, простая в сборке и обслуживании. Эта колонна отличается от других большим диаметром, и большей производительностью.

Устройство и принцип работы

1. Колонна работает по принципу изменения состояния жидкости, для конечной конденсации нужной фракции.
2. Сырье заливается в емкость. Аппарат соединить с емкостью, подключить к водопроводу и установить на источнике нагрева.
3. При нагревании сырья, пары поднимаются по вертикальной царге, где укрепляются и фильтруются от вредных примесей насадками Панченкова.
4. При температуре в вверху колонны 78,3-78,5 ºС (оптимальная рабочая температура в колонне), примеси конденсируются и стекают обратно в куб, а а все легкие фракции поднимаются вверх в виде пара, попадает в прямоточный теплообменник-холодильник(холодильник состоит из 5-ти вертикальных трубок диаметром 10 мм) в котором конденсируется пары и выходят через трубку отбора.

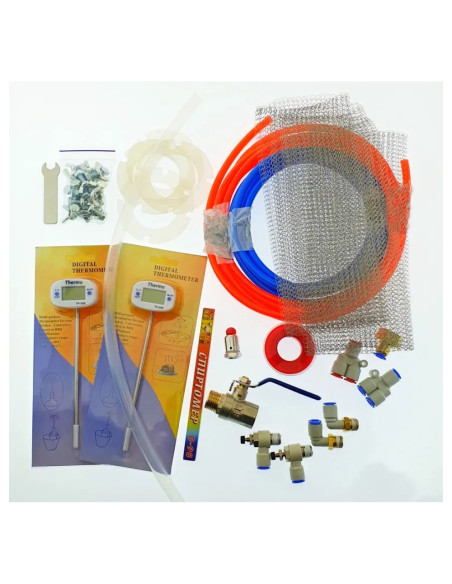

Комплектация

• колонна - 1 шт;
• царга 500 мм - 1 шт;
• термометр цифровой поворотный - 1 шт;
• насадка Панченкова (нержавейка) 1 м - 5 шт.
• шланг полиуретановый (синий) 5.5х8 мм - 3 м;
• шланг полиуретановый (красный) 5.5х8 мм - 3 м;
• тройник Y-образный пуш 8 мм (синий) - 1 шт;
• тройник Y-образный пуш 8 мм. (красный) - 1 шт;
• игольчатый кран угловой ¼" пуш 8 мм (синий) - 2 шт;
• штуцер угловой ¼" пуш 8 мм (красний) - 2 шт;
• муфта латунная прямая ½" пуш 8 мм (синий) - 1 шт;
• паранитовая прокладка ½" – 1 шт;
• фум лента - 1 шт;
• ареометр бытовой - 1 шт;
• кислота лимонная - 50 г;
• ключик 10-13 мм - 1 шт;
• силиконовая трубка отбора (пищевая) 9х12 мм - 0,5 м;
• силиконовая прокладка 90 мм - 2 шт;
• болты - 8 шт;
• барашки - 8 шт.

Технические характеристики процесса

• скорость без дефлегмации - 7 л/ч;
• скорость с дефлегмацией - 3,5 л/ч;
• коэффициент 93-95º;
• оптимальный расход воды - 35-45 л/ч;
• максимальная пропускная способность воды (при 3 бар) дефлегматор – 240 л/ч;
• максимальная пропускная способность воды (при 3 бар) холодильник – 240 л/ч;
• рекомендуемая мощность источника нагрева – 2-2.5 кВт;
• предельная перерабатываемая мощность дефлегматора 3.2 кВт;
• предельная перерабатываемая мощность холодильника 3.5 кВт.

Технические характеристики изделия

• высота колонны: 800 мм;
• длинна царги: 500 мм;
• длинна холодильника: 350 мм;
• длинна дефлегматора: 200 мм;
• толщина стенок: 1,5 мм;
• диаметр дефлегматора: 50,8 мм;
• диаметр холодильника: 50,8 мм;
• диаметр укрепляющей колонны (царги): 50,8 мм;
• диаметр подключения к кубу (по центрам отверстий): 82 мм;
• материал изготовления: зеркальная нержавеющая сталь aisi 304;
• материал прокладок, трубок: пищевой  медицинский силикон;
• количество трубок в дефлегматоре: 5 шт. Ø12 мм;
• количество трубок в холодильнике: 7 шт. Ø10 мм.

Комплектация может быть изменена производителем.
