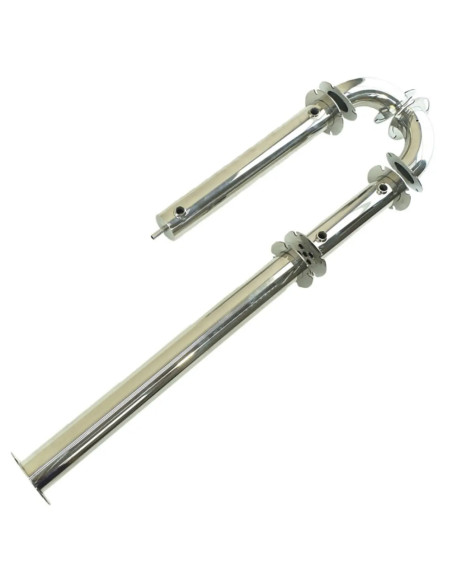

Колонна Moonshine Medium 2" фланец

Колонна Moonshine Medium 2" фланец

Колонна Moonshine Medium 2" - это полноценная колонна большой производительности, простая в сборке и обслуживании.

Доступная цена и легкость в эксплуатации, делают двух дюймовые колонны оптимальным оборудованием для переработки разнообразного сырья. Также колонна имеет поворотный фланец на узле соединения углов 90º, что позволит использовать ее в режиме потстилл.

Устройство и принцип работы

1. Колонна работает по принципу изменения состояния жидкости, для конечной конденсации нужной фракции.
2. Сырье заливается в емкость. Аппарат соединить с емкостью, подключить к водопроводу и установить на источнике нагрева.
3. При нагревании сырья, пары поднимаются по вертикальной царге, где укрепляются и фильтруются от вредных примесей насадками Панченкова.
4. При температуре в вверху колонны 78,3-78,5 ºС (оптимальная рабочая температура в колонне), примеси конденсируются и стекают обратно в куб, а все легкие фракции поднимаются вверх в виде пара, попадает в прямоточный теплообменник-холодильник(холодильник состоит из 5-ти вертикальных трубок диаметром 10 мм) в котором конденсируется пары и выходят через трубку отбора.

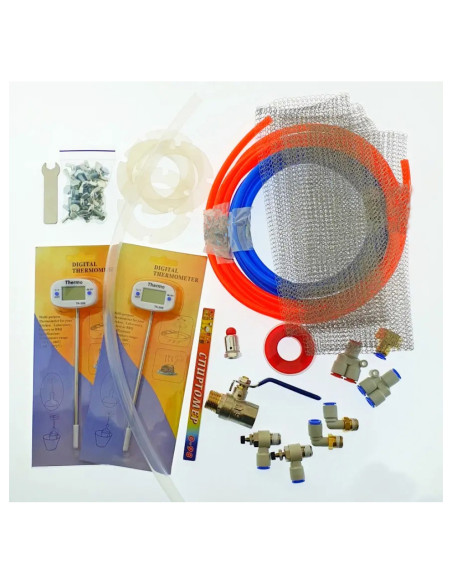

Комплектация

• колонна - 1 шт;
• царга 500 мм – 1 шт;
• дефлегматор 200 мм – 1 шт;
• угол поворота на 90 º - 1 шт;
• холодильник 350 мм – 1 шт;
• угол поворота на 90 º потстилл – 1 шт;
• термометр цифровой поворотный – 1 шт;
• насадка Панченкова (нержавейка) 1 м – 5 шт;
• шланг полиуретановый (синий) 5.5х8 мм – 3 м;
• шланг полиуретановый (красный) 5.5х8 мм – 3 м;
• тройник Y-образный пуш 8 мм (синий) – 1 шт;
• тройник Y-образный пуш 8 мм (красный) – 1 шт;
• игольчатый кран угловой ¼" пуш 8 мм (синий) – 2 шт;
• штуцер угловой ¼" пуш 8 мм (красний) – 2 шт;
• муфта латунная прямая ½" пуш 8 мм (синий) – 1 шт;
• паранитовая прокладка ½" – 1 шт;
• фум лента – 1 шт;
• ареометр бытовой – 1 шт;
• кислота лимонная – 50 г;
• ключик 10-13 мм - 1 шт;
• силиконовая трубка отбора (пищевая) 9х12 мм – 0,5 м;
• силиконовая прокладка 90 мм - 5 шт;
• болты - 20 шт;
• барашки - 20 шт.

Технические характеристики процесса

• скорость без дефлегмации – 7 л/ч;
• скорость с дефлегмацией – 3,5 л/ч;
• коэффициент 93-95º;
• оптимальный расход воды - 35-40 л/ч;
• максимальная пропускная способность воды (при 3 бар) дефлегматор – 240 л/ч;
• максимальная пропускная способность воды (при 3 бар) холодильник – 240 л/ч;
• рекомендуемая мощность источника нагрева – 2.0 кВт;
• предельная перерабатываемая мощность дефлегматора 3.2 кВт;
• предельная перерабатываемая мощность холодильника 3.5 кВт.

Технические характеристики изделия

• высота колонны: 800 мм;
• длинна царги: 500 мм;
• длинна холодильника: 350 мм;
• длинна дефлегматора: 200 мм;
• толщина стенок: 1,5 мм;
• диаметр дефлегматора: 50,8 мм;
• диаметр холодильника: 50,8 мм;
• диаметр укрепляющей колонны (царги): 50,8 мм;
• диаметр подключения к кубу (по центрам отверстий): 82 мм;
• материал изготовления: зеркальная нержавеющая сталь aisi 304;
• материал прокладок, трубок: пищевой  медицинский силикон;
• количество трубок в дефлегматоре: 5 шт. Ø12 мм;
• количество трубок в холодильнике: 7 шт. Ø10 мм.

Комплектация может быть изменена производителем.
